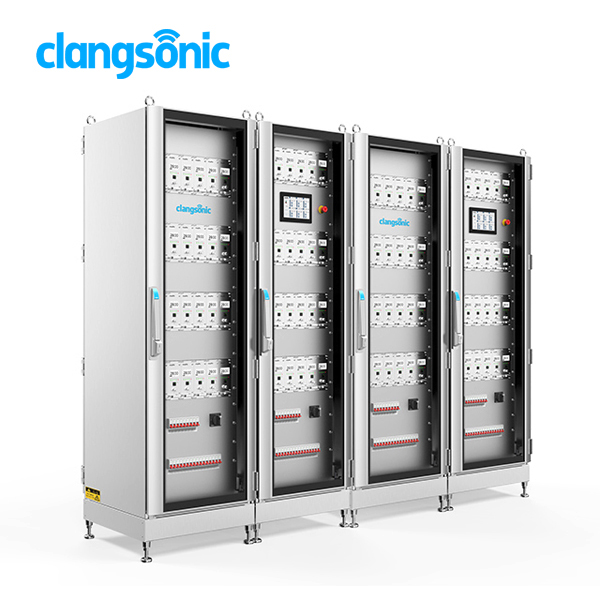

Генератор со голема моќност на ултразвук

1. Вовед во ултразвучен генератор со голема моќност

Овој генератор на ултразвук со голема моќност користи независен систем за ладење и интегрирана шема за ожичување, вклучувајќи напојување на ултразвучни генератори, ултразвучен HF кабел, систем за контрола и комуникациска шина до ултразвучен генератор итн
Само 1 шкаф може да го покрене целиот резервоар за ултразвучно чистење со голема моќност. Лесно се инсталира, работи и одржува. Ултразвучен генератор со голема моќност е многу стабилен.
Уште поважно, ултразвучниот генератор со голема моќност ги избегнува проблемите предизвикани од поставувањето на генераторот, жици и дисипација на топлина во конвенционалното решение. Овој генератор на ултразвук со голема моќност е развиен со новата технологија и со фазно поместување со целосен мост, постојан излез на струја, автоматско бркање на фреквенцијата и автоматско менување на импедансата. Тоа може дополнително да ја подобри прилагодливоста на генераторот за различни стабилност на работните услови.

2. Параметар на генератор на ултразвук со висока моќност p Спецификација ï¼

Ултразвучен двигател идеален за ултразвучна примена
1-24 движење ултразвучен генератор на кабинет, според вашата применлива ситуација, да планирате разумен план. Ве молиме наведете го моделот на трансдуцерот, количината на трансдуцерот, капацитетот на трансдуцерот и работниот износ при поставување нарачка.
Ако сте заинтересирани за повеќе детали и применливост на генераторот, контактирајте не на clangsonic.com

3. Карактеристики и примена на ултразвукови генератори со голема моќност

1. Индистрираното ниво на ЛЦД-дисплеј ги поставува параметрите и ги следи статусите.
2. Далечински управувач, приклучен на PLC и добра интеракција на HMI човек-машина
3. Конектор за висока фреквенција или приклучок за CE (САД, ЕУ или стандарден тип)
4. Целосна автоматска контрола на фреквенцијата, само-прилагодливо широкопојасно чистење и оптоварување прилагодливо
5. Стандарден кабинет за мрежа од 19 инчи, кој може да вклучува најмногу 24 парчиња PCB модул
6. Врв на технологијата на врвна моќност која има подобар ефект на чистење на тврдоглави дамки.
7. Дизајн на слот за независен модул, приклучок и игра
8. Дизајн на дисипација на топлина за ефикасно обезбедување ладење на модулите на генераторот и орманот, внатрешна заштита за прекумерна струја, напон и краток спој.
9. Ултразвучна прилагодлива моќност и ултразвучна фреквенција, работна струја итн. Може да се читаат, лесно интегрирани во постојниот систем
10. Мерење на заштитата на безбедноста за секој модул на генераторот
11. Внатрешна силна и слаба електрична шема на интегрирано ожичување, погодна за инсталација на лице место
12. Максималната моќност на ултразвук за единечен PCB модул е ​​2000W
13. Поддржете ја комуникацијата RS485 MODBUS RTU, помагајќи во градењето индустрии 4.0
14. Донесен е стандард од 150 ° C за индуктивни трансформатори и вакуум импрегнација за жичен пакет
15. Плочката е направена од четири слоја 2OZ бакар и 40A дизајн стандард за енергетски дел
16. Кондензаторот усвојува WIMA, бренд TDK, 50А цевка за напојување Infineon
17. Технологија на промена на фазите на IGBT со целосен мост, поддржува излез со двојна фреквенција.
18. Функција за чистење на фреквенцијата што може ефикасно да го елиминира бранот на застанување и да ги подобри перформансите на ултразвукот.
19. Поддржете инсталација на TU / TD PCB, автоматско следење на фреквенцијата и константно излегување на електрична енергија

4. Детали Слики

temp: индикаторско светло за температура
грешка: индикаторско светло за грешка на генераторот
вклучување / исклучување: индикатор за ултразвучно работење

Заден панел
Конектор за полнење: Поврзете се со ултразвучен трансдуцер
Конектор за напојување: Поврзете се со главното напојување
Интерфејс DB15: Поврзете се на контролната сигнална жица

Контролен панел за напојување
Се препорачува поврзување на 3 seични Starвезди од фаза 5. Фазните линии и неутралната линија имаат потреба од бакарна жица со дијаметар не помал од 16 mm². Влезната порта за напојување е резервирана на задниот панел на орманот, поврзете ги соодветните жици со приклучокот.
Ако има контролен прекинувач поврзан со напојување, користете минијатурен прекинувач 100А / 3П или избран прекинувач за случај.

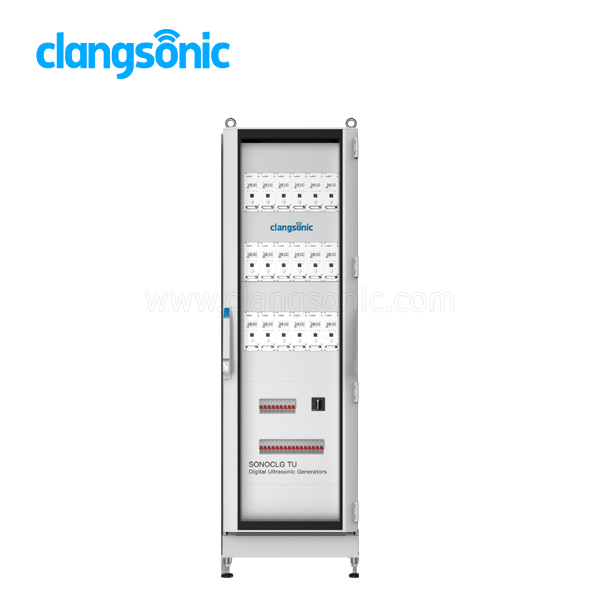

Предниот панел на орманот
Овој HMI е инсталиран во средината на предниот дел на овој уред, напојуван од 24VDC.
Комуникациската порта е поврзана со 24 парчиња TU PCB преку RS485. Статусот и параметрите може да се следат

5. Квалификација на компанијата

6. Испорака, испорака и сервирање

Експортирајте картонска кутија и дрвена кутија и водоотпорна торба и друг потребен пакет за ултразвучен генератор Clangsonic

7. Најчесто поставувани прашања

(1) Време на испорака
Стандардните производи може да се достават во рок од 7 работни дена. Прилагодените производи зависат од дизајнот, прилагодените производи се засноваат на количината на нарачката.
(2) Начин на плаќање
1. Т / Т
2. L / C
3. Д / П
4. Д / А
5. Западен сојуз
6. Paypal
7. MoneyGram
8. Зачувај
(3) Гаранција
100% сосема ново кога ја напуштате фабриката. Продавачот гарантира квалитет на производите (со исклучок на носење делови) за период од 2 години од датумот на пробно завршување под водство на нашиот техничар. Доколку имате проблем со квалитетот во рамките на гаранцијата, ќе обезбедиме бесплатни резервни делови или услуга за поправка.
Clangsonic обезбедува 18 месеци гаранција од датумот на фабрика при нормална употреба. Производителот не е одговорен за каква било директна или индиректна загуба, компензација и поправка поради неправилна употреба, инсталација, злоупотреба или ненормална температура, прашина и корозивна атмосфера итн.
Подолу не се опфатени со Гаранција:
1. Ерозија во кавитација на ултразвучен резервоар или површина на потопен адаптер, што е нормален феномен при ултразвучно чистење
2. Штета предизвикана од злоупотреба, неправилна инсталација, наизменично менување, преоптоварување или занемарување на мерки на претпазливост за време на гаранцијата, уредот ќе се поправи или замени со стручно лице. Кленгсониќ ги задржува сите права.
(4) Нашите услуги
Повеќе ултразвучни генератори со единечна фреквенција и повеќе фреквенции, моделот може да се користат за повикување, а ултразвучниот трансдуцер со различна моќност и фреквенција може да се прилагоди според вашата специфична употреба или големина.
OEM, ODM и прилагодување
(5) Дали прифаќате прилагодување?
Да, имаме професионални тимови за истражување и развој за брзо реагирање на вашите посебни барања.
(6) Дали можеме сами да го прилагодиме генераторот?
Ние ќе го прилагодиме генераторот на оптимален резонантен статус пред фабриката. Забрането е за корисникот да ги менува параметрите без овластување на Clangsonic. Неовластените модификации може да ги оштетат уредите или да резултираат во не-подесување помеѓу ултразвучен генератор и ултразвучен трансдуцер. И овие исто така не се опфатени со гаранција. Секое прашање ве молиме контактирајте не.
